Takskjutportar för industrin


Industriport IT40 PRO


INDUSTRIPORTAR CRIVA IT40 innebär högsta kvalitet och ett felfritt fungerande.


IT40 PRO

IT40 ALU PA

IT80 THERMO
Dörrskalsmaterialstålaluminiumstål
Paneltjocklek40 [mm]40 [mm]80 [mm]
Minsta antal cykler22 000-100.00022 000-100.00022 000-100.000
Värmeöverföringskoefficient
U [W/m2xK] (1)
0.86-0.54
Värmeöverföringskoefficient
U [W/m2xK] (2)
med dubbelglas
-1,52-
Vattentäthet (klass)222
Motstånd mot vindlast
(klass)
334
Luftgenomsläpplighet
(klass)
445
Ljudisoleringsindex
Rw [dB] utan sidodörr /
med sidodörr
23 / 2423 / 2524
Maximal portbredd /
höjd [mm]
12000 / 1200010000 / 700012000 / 12000
Tillgängliga
panelstrukturer
woodgrain-woodgrain
Standard RAL-färger7016 (Anthracite grey),8014 (Sepia brown), 9006 (White aluminium), , 9016 (Traffic white)9002 (Traffic white)9002 (Traffic white)



SPÅRSYSTEMSTYP

För att öppna industriportar krävs ingen fritt område framför infarten. Portbladet lyfts vertikalt beroende på typ av installerade ledskenor. Det gör att utrymme framför porten kan utnyttjas maximalt.

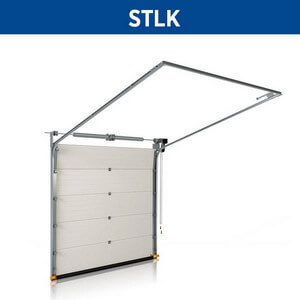

Standard ledanordning

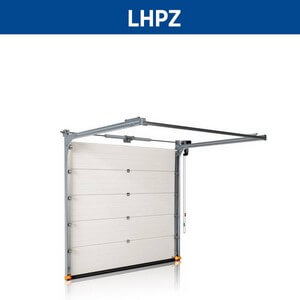

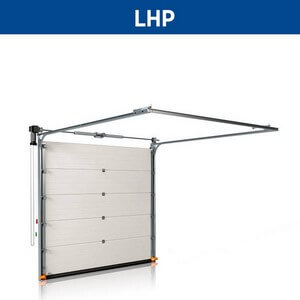

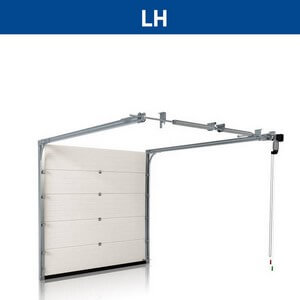

Låg ledanordning


Låg och rak ledanordning


Låg anordning för flerbilsgarage

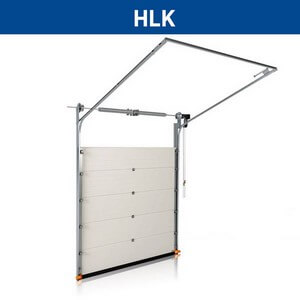

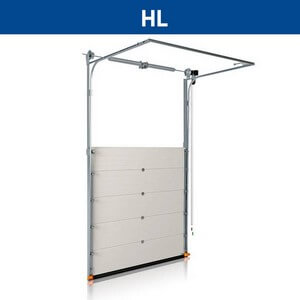

Hög ledanordning

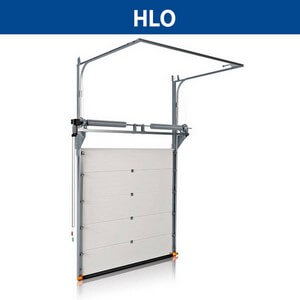

Hög ledanordning med nedsänkt axel, rekommenderas för omlastnings dockor

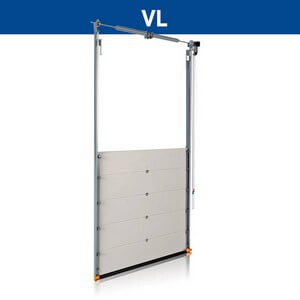

Vertikal ledanordning


Vertikal ledanordning med nedsänkt axel


Vinklad standard ledanordning



Hög, vinklad ledanordning



HÅLLBAR OCH ROBUST KONSTRUKTION

Portens konstruktionsdelar är tillverkade av förzinkadt stål (ledskenor, kopplingsdetaljer) eller av förzinkad och bestruken med polyesterfärg stålplåt (paneler). Blad av segmenter med tjocklek på 40 mm.

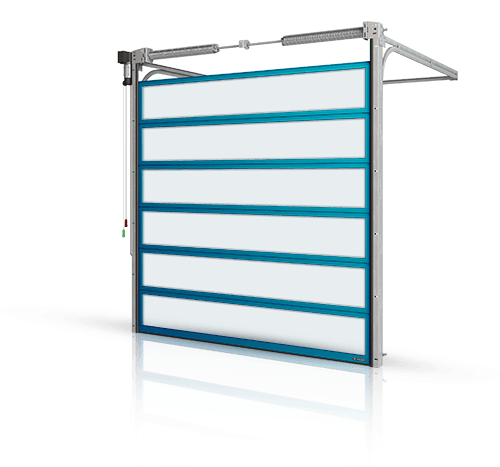

Garanti för långvarig användning utgörs av högklassig panel som finns tillgänglig i flera versioner: hel stålsegment, Stålsegment med fönster, glasad aluminiumsegment, gladad aluminiumpanel VISUAL.

För segmenter används special system för plåtbockning i flera lager flerlager som garanterar fast infästning av gångjärn.

Mer info - Frågor & Svar



MÖNSTER


MÖNSTER - STÅLPORTAR

Industriell segmentport med V-profilerad panel (V)


Industriell segmentport med lågt övertryck (N)


Industriell segmentport med högt övertryck (W)


Industriell segmentport utan övertryck (G)


Industriell segmentport med A-1-fönster


Industriell segmentport med B-2-fönster


Industriell segmentport med två A-1-fönster


Industriell segmentport med två B-2-fönster


Industriell segmentport med aluminiumfönster


Industriell segmentport med två aluminiumfönster


Industriell segmentport med VISUAL-aluminiumpanel



Industriell segmentport med K-1-luftgaller


Industriell segmentport med K-2-luftgaller



Industriell segmentport med gångdörr


Industriell segmentport med gångdörr på vänster eller höger sida


Industriell segmentport med gångdörr och K-1-luftgaller


Industriell segmentport med gångdörr och K-2-luftgaller



Industriell segmentport med gångdörr på vänster eller höger sida och K-1-luftgaller


Industriell segmentport med gångdörr på vänster eller höger sida och K-2-luftgaller



Industriell segmentport med gångdörr och A-1-fönster


Industriell segmentport med gångdörr och A-2-fönster


Industriell segmentport med gångdörr på vänster eller höger sida och A-1-fönster


Industriell segmentport med gångdörr på vänster eller höger sida och A-2-fönster



Industriell segmentport um med nedre ventilationspanel (expanderat metallnät)


Industriell segmentport med nedre ventilationspanel (perforerad plåt))



MÖNSTER - ALUMINIUMPORTAR

Industriell segmentport i aluminium med nedre panel i stål G, V, N, W


Industriell segmentport i aluminium


Industriell segmentport i aluminium med nedre panel i massiv aluminium


Industriell segmentport i aluminium med nedre panel i stål och gångdörr på vänster eller höger sida


Industriell segmentport i aluminium med gångdörr på vänster eller höger sida


Industriell segmentport i aluminium med VISUAL-fönster och nedre panel i stål G, V, N, W


Industriell segmentport i aluminium med VISUAL-fönster


Industriell segmentport i aluminium med ventilationspaneler (expanderat metallnät)


Industriell segmentport i aluminium med ventilationspaneler (perforerad plåt)


Industriell segmentport i aluminium med nedre ventilationspanel (expanderat metallnät)


Industriell segmentport i aluminium med nedre ventilationspanel (perforerad plåt)


Industriell segmentport i aluminium med ventilationspaneler (expanderat metallnät)

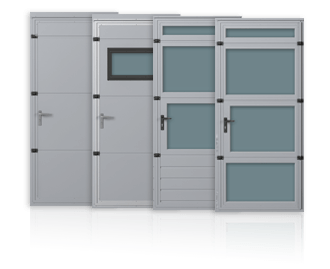

SIDIDÖRRAR OCH GÅDÖRRAR

Om porten används ofta då kan det vara pratisk lösning att montera gådörr i porten. Dörröppningsgivare garanterar att automatiskt dörröppnande är möjligt endast då dörren är ständg. Dörren kan utrustas med dörrstängare. Om det finns lämplig plats på sidan om porten då går det att beställa sidodörr med färger och mönster anpassade till porten.



AUTOMATIK



  • Kompakt driftuppbyggnad
  • Spänning 1x230 V eller 3x400 V
  • Verkningsgrad ED 40%, ED 60%, ED 100%
  • Isoleringsklass IP 54, IP 65
  • Version Totmann (signal i riktning mot öppning) eller i version Automatik (signal i båda riktningar)
  • Styrcentraler WS-900, T-720, TS-970, TS-971, TS-981
  • Ledande fotoceller
  • Säkerhetslistens kantgivare
  • Varvhastighetens justering för öppning och stängning
  • Mjuk start och stopp
  • Självbromsande växlar


FUNKTIONSRIKEDOM


Kodlås


Kortläsare


Signallampa LED


Ljussignaleler


Signal


Yttre nyckelströmbrytare


Rörelsedetektor


Radiomottagare


Fjärrkontroll


Fotoceller


Nödströmbrytare


Nyckellås


Dragströmbrytare


FU-serien drivenheter


WSD: trådlöst klämskyddsöverföringssystem


Safety light barrier


IP65 rated special control system (XL version)


Kvalitetsmotorer ifrån GFA är den perfekta kombination till våra portar.
